密闭除焦热雾控制：四方案CFD通风优化
在大型石化装置中，延迟焦化工艺的密闭除焦环节会产生大量高温蒸汽与粉尘混合的"热雾"。这种热雾不仅严重遮挡监控视线、威胁作业安全，其中的VOCs成分还存在环境合规风险。如何在240米长、21米高的巨型封闭空间内，用有限的风量高效排出热雾？某研究团队通过格子Boltzmann方法（LBM）CFD计算，对四种送排风组织方案进行了系统对比。
巨型封闭空间的通风困局
该延迟焦化装置密闭除焦系统的封闭空间尺寸为长240m、宽35.5m、高约21m，总容积接近18万立方米。在如此大的空间内，总排风量统一设定为100000 m³/h，折合换气次数仅约0.56次/小时——远低于常规工业通风标准。这意味着单纯增加风量不现实，核心问题在于：如何通过合理的送排风组织，使污染物尽快进入主流通道并到达排风口？
研究团队设计了四种送排风组织方案进行对比：方案A（侧部送风、屋脊附近排风）、方案B（近侧送风、同侧上方排风）、方案C（双侧低位送风、中部屋顶排风）和方案D（侧部横向扫掠、高位侧排）。所有方案采用统一几何模型、统一风量（总排风100000 m³/h、送风80000 m³/h、净补风20000 m³/h）和统一初始污染物分布，确保结果可比较。
LBM + 拉格朗日粒子：一套高效的评估方法
与传统的有限体积法CFD不同，本研究采用FluidX3D基于格子Boltzmann方法（LBM）求解低马赫数流动。LBM的优势在于天然适合大规模并行计算，对于18万立方米的大型封闭空间几何建模更为高效。污染物追踪则采用拉格朗日示踪粒子方法：在流场中投放100000个被动粒子表征热雾/污染团，粒子进入排风边界后计为"已捕集"，通过统计剩余粒子数计算除雾效率。
捕集率η(t) = 1 - N_remain(t)/N₀，其中N₀=100000为初始粒子数。为了验证统计稳定性，研究还进行了25000、50000、100000三组粒子数敏感性计算，三组结果排序完全一致，排除了随机波动的影响。
A > C > D > B：四个方案的全面比拼

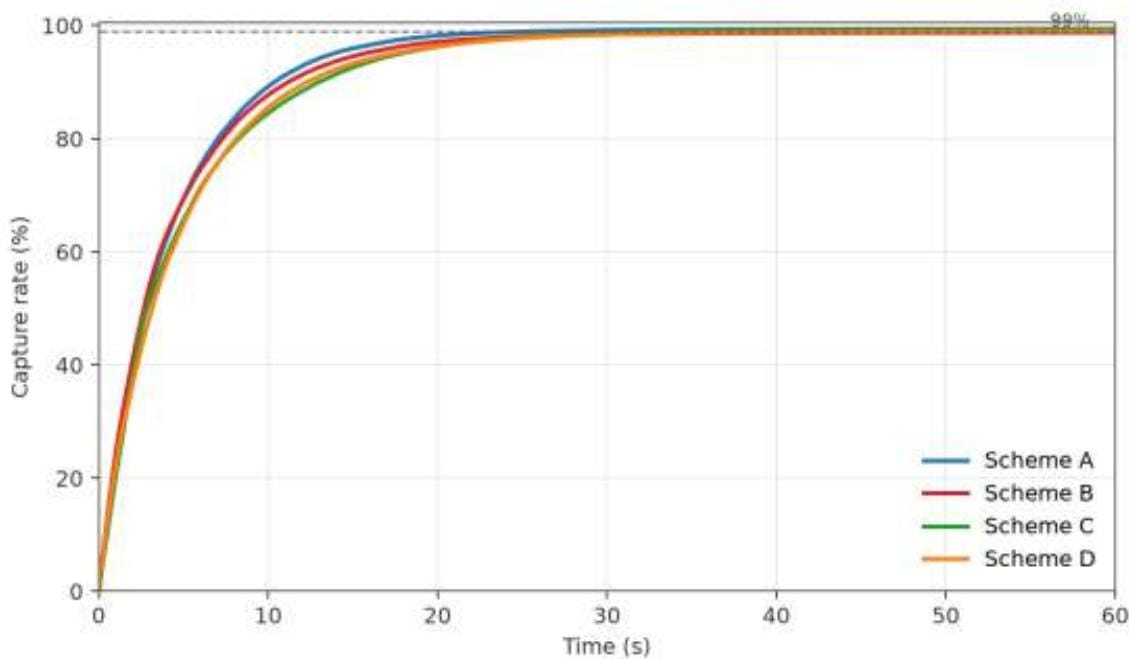

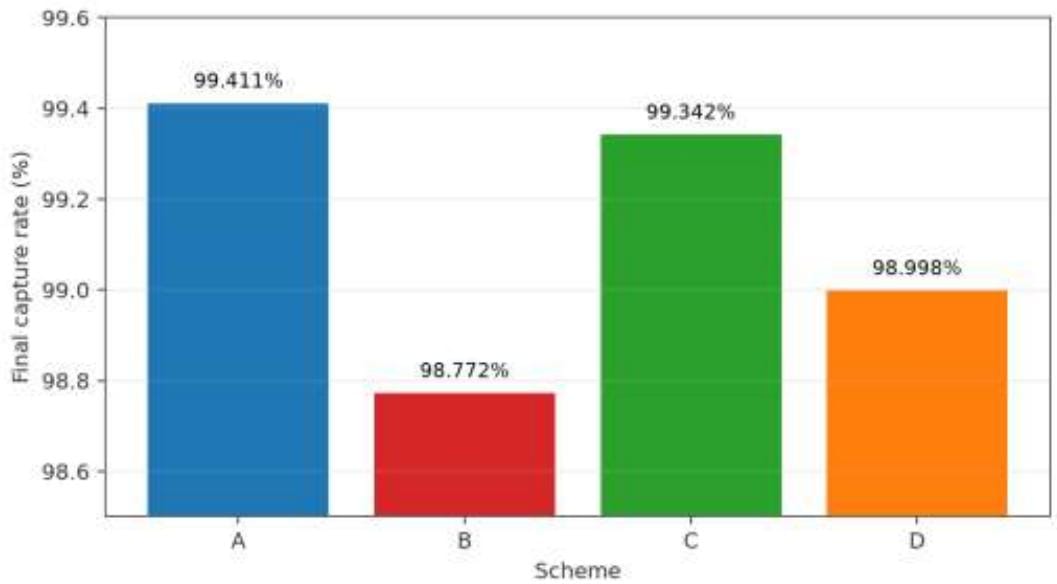

100000粒子工况的核心指标对比呈现清晰排序：
方案A（侧送顶排）表现最优。最终捕集率99.411%，t90仅10.38秒，t95为13.83秒，t99为26.04秒——是唯一三个时间指标均表现最佳的方案。侧部送风推动污染团向高位排风区迁移，主流通道与排风捕集区连接最为高效。
方案C（双侧低位送风+中部屋顶排风）紧随其后。最终捕集率99.342%，几乎与A持平，且截面覆盖更均匀。但t99达到35.64秒，高于A近10秒，说明顶部汇流效率和中部排风口捕集能力仍有优化空间。
方案D（横向扫掠+高位侧排）适合工程备选。最终捕集率98.998%，具备明确的横向扫排方向，但100000粒子工况下未能达到t99，后期尾量清除不够稳健。
方案B（同侧送排风）不建议主推。最终捕集率最低（98.772%），三组粒子数下均未达到t99。其同侧送排风的布置易形成近端短路和远端滞留并存的困局——虽然早期清除速度尚可，但中下部区域的残留粒子难以有效排出。
三维可视化：从统计到机理

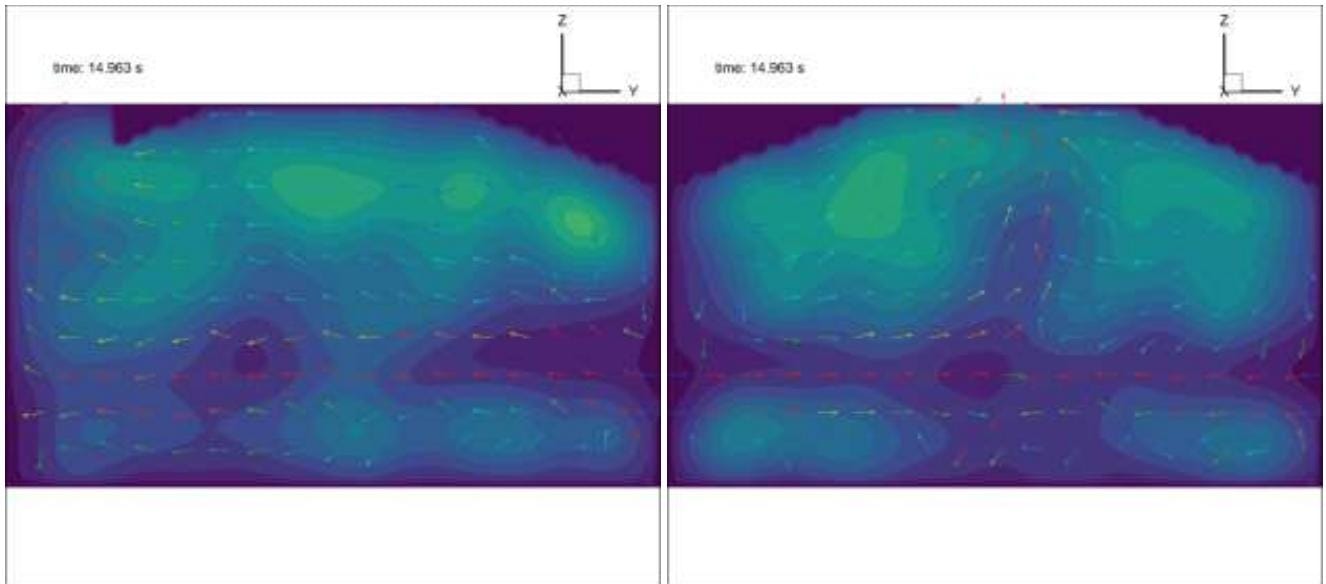

除了统计指标，研究还通过Tecplot三维等效浓度等值面和二维Fluent截面云图进行可视化验证。等值面图直观展示了污染团在长度方向上的空间连通性和残留形态。

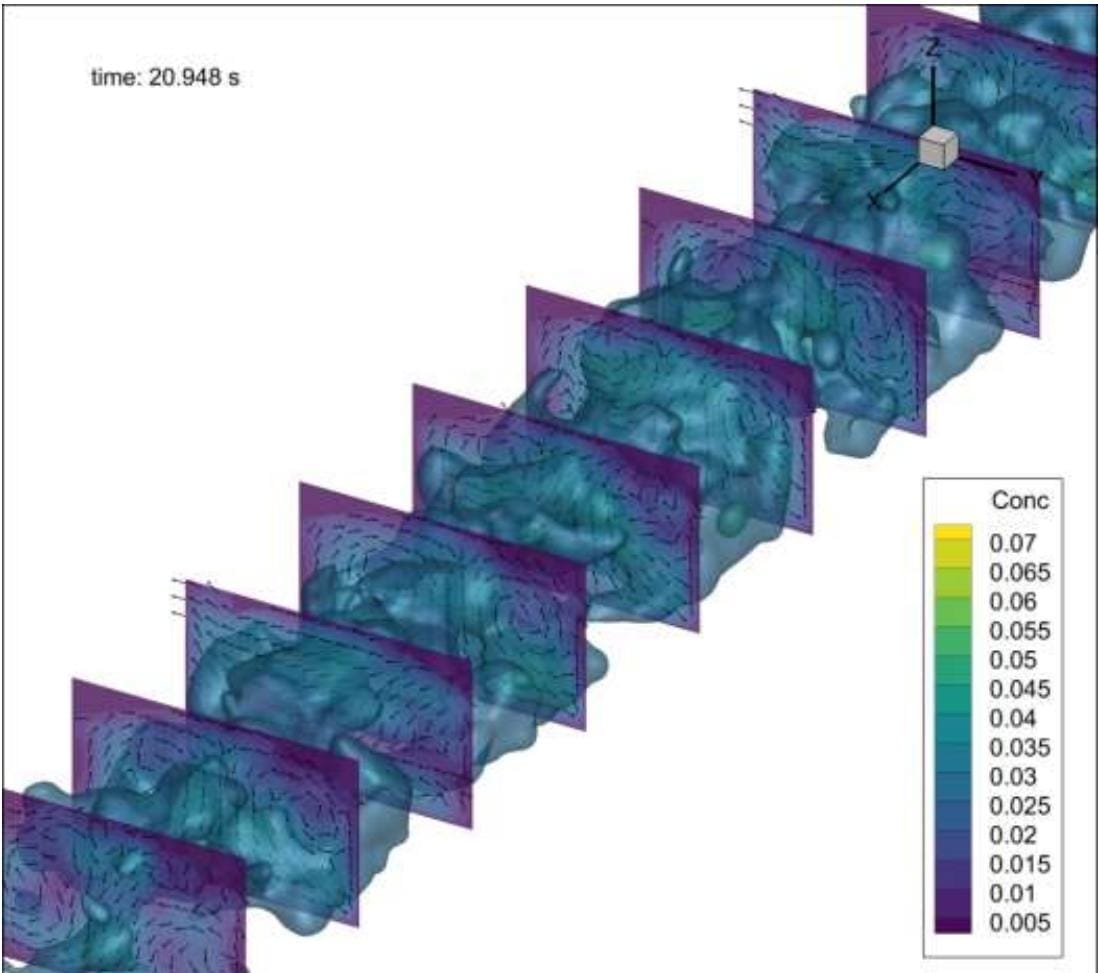

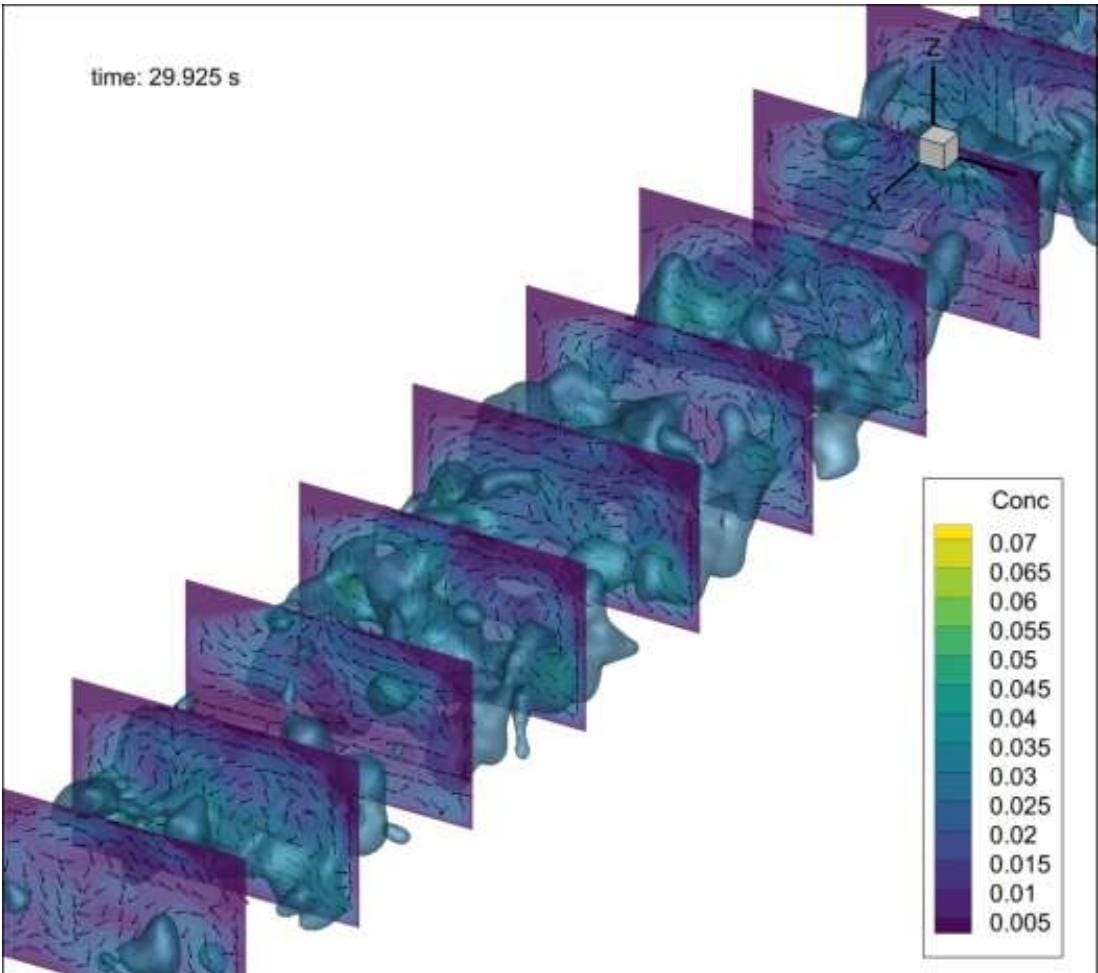

方案A的等值面沿主流方向呈连续迁移特征，局部残留团块较少。方案C的残留结构更分散，整体覆盖均匀但高浓度团完全排净需要更长时间——这正是其t99慢于A的机理所在。
从方案比选到工程落地
本研究的核心价值在于建立了一套科学的方案比选方法：在统一边界条件下，用拉格朗日粒子统计指标（捕集率、t90/t95/t99）给出可复现的相对排序，再用截面云图和三维等值面解释统计结果的流动机理。这种"统计为主、图像为辅"的判读框架，比单纯比较云图面积更为严谨。
当前推荐排序为A > C > D > B。下一阶段建议优先对A和C进行细化优化——对A核查是否存在局部高速短路，对C优化顶部汇流效率；D可作为工程布置受限时的备选方案；B因存在近侧短路和远端滞留风险，不建议作为主推方案。
这项研究也说明了一个重要的工程通风设计原则：对于大体积封闭空间的除雾问题，关键不在于增加总风量，而在于气流组织的合理设计。0.56次/小时的换气次数看似不足，但只要送排风组织得当，仍能实现99%以上的除雾效率。这对众多面临类似问题的工业通风改造项目具有直接的参考意义。
参考资料
某石化企业延迟焦化装置密闭除焦通风除雾四方案CFD计算报告书, v0.6, 2026.
FluidX3D: 基于格子Boltzmann方法的高性能CFD求解器.
